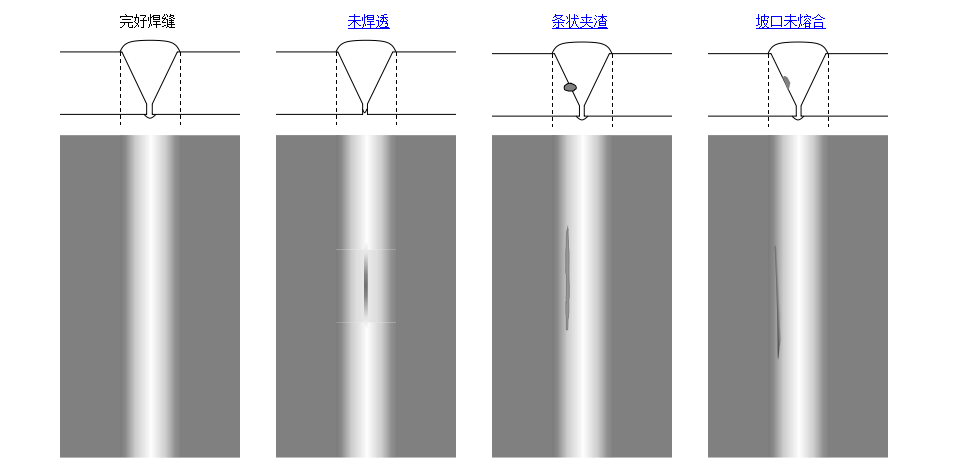

未焊透

单侧未焊透

根部未熔合

内凹

内咬边

未焊满

未焊透

1．只能看到一条直线；

2．内焊道一半黑一半白。

3．存在未焊透时无内焊道，单侧未焊透有一半内焊道。

1．只能看到一条直线；

2．内焊道一半黑一半白。

3．存在未焊透时无内焊道，要部未熔合有一半内焊道。

1．未焊透无内焊道，内凹有，且内凹与内焊道宽度一致；

2．未焊透有两条直界线，内凹无。

1．未焊透无内焊道，内咬有，且内咬与内焊道宽度一致；

2．未焊透有两条直界线，内咬无，内咬沿内焊道边缘与焊纹一致。

未焊满在外表面，宽度一般比外焊道稍窄。

单侧  未焊透

根部未熔合直线为一条黑线，单侧未焊透直线则只是界线

内凹宽度与内焊道一致，单侧未焊透只有一半内焊道，内凹无直边。

内咬边无直边，内焊道完整，单侧未焊透只有一半内焊道。

根部  未熔合

内凹宽度与内焊道一致，根部未熔合只有一半内焊道，内凹无直边。

内咬边无直边，内焊道完整，根部未熔合只有一半内焊道。

内凹

内凹内焊道黑度较大，内咬内焊道黑度正常，内咬边位置于内焊道边缘，与焊纹走向一致。

未焊满在外表面，宽度比外焊道稍窄。

内凹在内表面，宽度与内焊道一致。

内咬边

未焊满

未焊透

未熔合

条状夹渣

条状气孔

裂纹

咬边

未焊透

1．未熔合多处于1/2坡口处，未透在焊缝正中；

2．未熔合一般有一条直边，另一边为不规则，黑度也有过渡，未透黑度均匀，两边线为直线。

条渣两边多为不规则状，两端一般较尖。黑度有界线，但本身黑度变化无规律。

条渣两边多为不规则状，两端一般较圆滑。黑度有界线且较均匀。

黑线或黑丝状，锯齿状或有分叉，线的端部尖细，或有丝状阴影延伸。

在焊缝的边缘，走向与焊纹走向一致，黑度过渡均匀。

未熔合

条状夹渣

条状气孔

裂纹

咬边
